七氟丙烷气体灭火系统验收标准

七氟丙烷钢瓶检测过程 七氟丙烷气体灭火系统验收标准

七氟丙烷灭火系统作为一种能快速灭火的气体灭火装置，具有广泛应用于各类场所的优点。然而，为了确保其持续可靠地发挥作用，根据《气瓶安全技术规程》TSG23-2021的要求，对七氟丙烷灭火系统的钢瓶需要进行每三年的检测。

七氟丙烷灭火系统检测年限的重要性

七氟丙烷灭火系统检测年限的严格要求是为了确保其长期稳定的性能和安全性。以下是七氟丙烷灭火系统检测年限的重要性：

1、安全性保障：定期检测可以及早发现钢瓶内部的潜在问题，如腐蚀、泄漏等，避免因钢瓶故

2、性能保持：七氟丙烷灭火系统的性能直接关系到其有效性和响应时间。定期检测可以确保灭火系统的性能符合标准要求，保证在火灾发生时能够迅速启动并有效扑灭火源，从而减少火灾带来的损失。

3、法规合规：按照气瓶安全技术规程的要求进行检测，可以确保灭火系统符合相关法规和标准的要求。这不仅有助于避免潜在的法律风险，还体现了对人员安全和环境保护的责任担当。

根据《气瓶安全技术规程》TSG23-2021的要求，七氟丙烷灭火系统的钢瓶需要进行每三年的检测。这一严格的检测年限要求对于保障系统的安全性、性能和合规性至关重要。

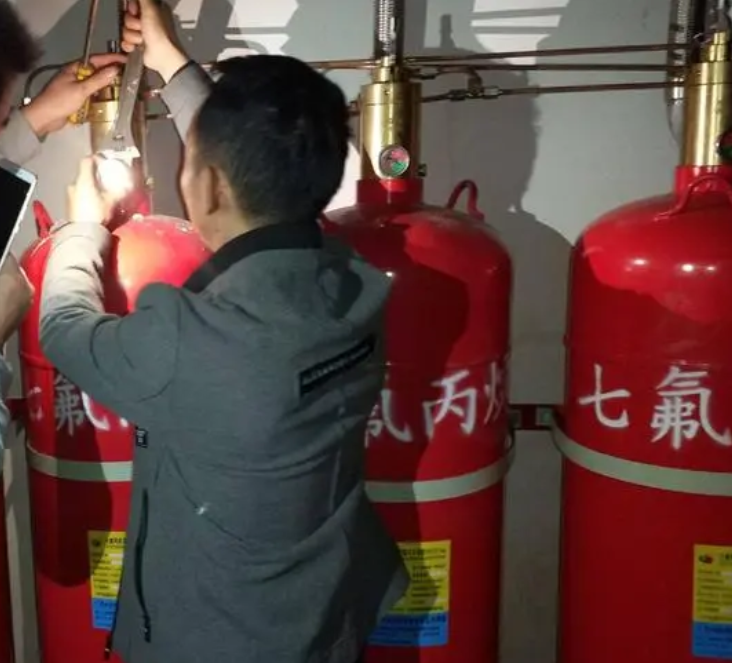

七氟丙烷钢瓶检测过程

为了保证压力气瓶的安全使用，更好地保护人身和财产安全，根据《气瓶安全监察条例》第六条，气瓶所装气体按其临界温度分为三类，包括消防气体(IG541、七氟丙烷、二氧化碳等。)属于临界温度大于等于-10℃且小于等于70℃的第二类高压液化气体；

“七氟丙烷气瓶检验”规定用于消防气体(IG541、七氟丙烷、二氧化碳等)的气瓶。).)是中高压压力容器(工作压力为2.5 ~ 20 MPa)，属于国家质检总局发布的《压力容器技术监察规程》和《气瓶监察规程》的监察范围，实行压力容器(消防气瓶)定期检验制度。

七氟丙烷钢瓶试验介绍:

七氟丙烷消防气瓶属于压力容器，其检测规范参照《气瓶安全监察规范》。根据《气瓶安全监察规范》的要求，七氟丙烷属于通用药品，检测周期为三年一次。七氟丙烷钢瓶是七氟丙烷灭火系统最重要的组成部分。如果七氟丙烷气瓶未进行检测，相关保险部门和设备生产企业不承担相关责任。七氟丙烷气瓶的测试过程分为以下六个步骤:

之一步:拆除七氟丙烷钢瓶的头阀；

第二步:七氟丙烷钢瓶检测；

第三步:七氟丙烷的分析；

第四步:安装七氟丙烷瓶头阀；

第五步:填充七氟丙烷；

第六部分:七氟丙烷外观的油漆处理。

如何检查七氟丙烷钢瓶的压力

七氟丙烷灭火装置压力不足时，会在瓶组压力表上反映出来。此时，如果发生火灾，七氟丙烷不会快速有效地喷洒到保护区域，可能导致灭火延迟，最迟灭火失败。保持装瓶间和控制室清洁、干燥、通风良好；保持灭火设备和报警控制设备表面清洁无尘；检查启动瓶组的手动手柄，灭火剂瓶组上先导阀手动启动手柄的保险销和铅封应完好；检查选择阀的手动开启手柄是否损坏、位置是否正确以及是否松动；检查甲板，警告标志，无损，清洁和可见。

月度和季度维护

1.检查启动瓶组的压力，压力值应在绿色* * *字段内；

2.逐个测试灭火剂瓶组的压力，压力值应在绿色* * *域内；

3.检查灭火剂瓶组，逐个启动瓶组。瓶体表面不应有严重的腐蚀、裂纹和变形。如出现上述问题，请及时更换并释放瓶内气体。

如何调试七氟丙烷灭火器的压力

调试如下

1.电磁驱动启动试验:从七氟丙烷气瓶上取下电磁驱动，取下电磁驱动的保险销，启动气体灭火控制主机的启动按钮，测试电磁阀顶针能否顺利顶出，观察顶针的顶出力和行程是否符合要求。

2.瓶组压力检测:慢慢松开压力表开关，逆时针转动0.5~1圈，压力表指针会摆动到终点并停止，该位置的读数就是瓶组内部的实时压力值。试验结束后，必须顺时针拧紧压力表的开关，防止压力表因长期受压疲劳而泄漏。

3.信号反馈装置的调试与模拟:将压力信号器的两根引线短路，模拟反馈信号。

4.火灾自动报警和灭火控制器的调试:分别进行自动和手动测试。应符合《气体灭火系统施工及验收规范》的要求。七氟丙烷灭火系统具体操作流程如下:①手动自动转换:按下自动键，

丙烷检测项目

包括

首先，清洗气缸

充装前，充装人员应将气瓶固定好，放入翻转机内进行高温蒸汽清洗和烘干。瓶组内部清洁，无异物、杂质，瓶组外观无明显破损，不影响药品灌装质量，保证灌装入口通畅，不堵塞。

二、瓶阀组装

1.将虹吸管与容器阀连接。螺纹连接应无螺纹滑移，虹吸连接应牢固无松动。

2.根据生产要求，更换相应的容器阀夹瓶机构和钢夹瓶结构。

三、气密性试验

将组装好的瓶组的进气口与气源连接，固定好进行测试。

四、瓶组抽取空替换

1.将已完成气密性测试的瓶组进气口与true 空测试装置连接，启动true 空泵；

2.用适量的纯氮气填充空瓶组。

五、灭火剂灌装

1.瓶组检验合格后，将灭火剂瓶组逐个移至待充装区域；

2.根据待灌装药品的重量，在电子台秤上设定报警值，设定后放入空瓶内进行灌装；

3.七氟丙烷达到所需重量(报警)后，关闭灌装阀；

4.在充装现场观察温度计和充装曲线，根据环境温度值对应的压力设定充装压力；

六、瓶组密封试验

1.将瓶组浸入水中5min，观察瓶组的渗漏情况；

2.测试时，瓶组不应有气泡泄漏。瓶组密封后，应吊出，装上保护帽，存放在指定区域。

七、重装后检查

灌装完成后，会有专人对瓶组逐一检查，检查无误后才能放入指定区域。

八、灌装记录

充装后，应在《七氟丙烷药品充装记录表》中记录充装日期、瓶号、室温、药品生产单位、充装压力、实际充装量、充装起止时间、充装人、检验员、气瓶生产厂家、气瓶规格、有无异常。

九、灌装完毕后，必须由专人逐一检查，合格后方可运至带压瓶组存放区。

七氟丙烷灭火系统验收标准

1.1气体灭火系统施工期间，准备以下技术资料:

1.1.1系统及其主要部件的设计和施工图纸、设计说明、操作和维护说明以及安装手册。

1.1.2容器阀门、选择阀、止回阀、喷嘴、阀门驱动器等系统部件的出厂合格证及国家质量监督检验测试中心出具的检验报告；灭火剂输送管道和管道附件应有出厂检验报告和合格证。

1.1.3系统中不能复检的产品，如安全膜片，应有生产厂家出具的同批次产品的检验报告和合格证。

1.2气体灭火系统的施工应在满足下列条件后进行。

1.2.1保护区和灭火剂瓶储存室的设置条件与设计相符。

1.2.2系统部件和主要材料齐全，其品种、规格、型号符合设计要求。

1.2.3系统要求的预埋件和孔洞符合设计要求。

1.3气体灭火系统施工前，应对系统部件进行如下检查:

1.3.1外观检查无明显变形或损伤，表面涂层完好，接口螺纹和法兰密封面无损伤。

1.3.2选择阀门驱动装置中的阀门、钢瓶、单向阀、高压软管和气体单向阀，并有水压和严密性试验报告。1.4气体灭火系统应严格按照设计施工图和相应的技术文件进行安装，不得随意更改，以保证每个喷头喷出的化学药剂满足设计的流量、压力和喷射时间。需要修改的，必须经原设计单位批准。

1.5根据《气体灭火系统施工及验收规范》的要求，应做好保护区地板和天花板下层隐蔽工程的施工记录和中间验收记录。

1.6 * *集箱、阀门和高压软管的安装，* * *管道和支架的安装、管道的吹扫、试验和油漆除应符合《气体灭火系统施工及验收规范》的规定外，还应符合现行国家标准《工业金属管道施工及验收规范》的有关规定。

1.7考虑到本工程为地下车站工程，属于地下建筑范畴。根据地下建筑湿度大、易结露、渗水、通风不良的特点。在安装设备和铺设管道时，我们应根据这些特点进行施工:

1.7.1敷设管道时，应根据各房间的湿度调整管道的倾斜度。管道从干燥室向湿润室倾斜，一般湿润室向较大的湿润室倾斜。管道的倾斜度应控制在5°。

1.7.2管道两端应密封，电线出口处应用防火堵料封堵管道，防止外界潮湿空气体侵入管道。该密封材料兼具软硬特性，需要更换线路时可将密封的密封材料取出。

1.7.3所有接线盒和管道应为镀锌管，每个模块盒应密封。结构中应使用定制的带密封橡胶圈的模块盒和接线盒。

1.7.4管道、管道设备、各种模块箱、接线盒和报警控制器应除锈。
